jueves, 29 de abril de 2010

Antebrazo / forearm

ANTEBRAZO:

El antebrazo izquierdo es de mayor tamaño que el derecho; de manera intencionada; en esta escena del rodaje del asalto a la Tantive IV se observa como, el antebrazo izquierdo es mayor que el derecho. En la otra se comprueba además los diferentes cascos utilizados (Hero izquierday Stunt Derecha)













Al construir las piezas con foamy de 4 mm estamos trabajando directamente con el grosor con el que supuestamente esta construída la armadura, o al menos la que los bordes intentan simular; esto que a priori es una ventaja, en la práctica se traduce que en el interior disponemos de 8 mm menos de espacio para introducir nuestro antebrazo. Pero no tiene por que ser un inconveniente, al contrario, quedan más ajustadas al cuerpo y no hay necesidad de añadir gomaespuma para que no se muevan, giren o caigan ; el uso o un poco de calor localizado terminaran por darle la holgura necesaria.


He diseñado los patrones/planos para que el tamaño exterior de las piezas se acerque al tamaño real de las piezas de la armadura; y éste detalle de los 8 mm perdidos se nota an algunas piezas más que en otras; lo que te lleva a pensar que te has equivocado en algo. La solución es tan fácil como cortar las piezas un poco más grandes si es necesario para ajustarlas a nuestro tamaño corporal.

He diseñado de manera diferente el antebrazo derecho y el izquierdo; podría haber hecho los dos iguales, pero quiero respetar la asimetría de la armadura. tal y como ves.














La pieza en relieve derecha intenté hacerla como parte integrante del antebrazo, pero precisamente la necesitaba como pieza aparte para tapar los cortes del montaje; de todas formas en las diferentes pruebas realizadas no quedaban bien, así que opté por hacerla separada para ambos antebrazos. En cuanto al número de rectángulos, en la armadura original son ONCE (11) para el antebrazo IZQUIERDO, y DOCE (12) para el antebrazo DERECHO. Y deben llegar al borde, en la imágen se queda corto por que todavía tengo que recortar el sobrante del antebrazo y ajustarlo al final de la pieza en relieve.
 Lo cual no deja de complicarme la vida, ¿ cómo es posible que el antebrazo más pequeño tenga más huecos que el grande ...?

Otro detalle que puedes observar es que los huecos van aumentando progresivamente en anchura y disminuyendo el espacio entre ellos; también puedes ver la curva de ajuste hacia la muñeca en el derecho y como en el izquierdo no se aprecia.
Son pocas las armaduras que lo contemplan; aquí os dejo el enlace a una que sí (Thanks Mike...)
http://web.mac.com/mikeharrison/armor2.html


Para facilitar el ajuste he situado velcro blanco en el lado interior, cerca del cuerpo.










Ten en cuenta que la mano no cabe por la parte de la muñeca, por eso debe llevar velcro para ajustarlo después. Y si soy sincero ¿como puedes ajustarte tú mismo los antebrazos llevando guantes?, es difícil hacerlo sólo, hace falta algo de ayuda o practicar mucho.

Este es el enlace a los planos del antebrazo derecho, en ellos está indicada una línea de referencia para cortar y hacer la modificación de ajuste comentada anteriormente.
http://sites.google.com/site/sandfoxtrooper/home/antebrazoderechorightforearm.pdf

Y aquí los del antebrazo izquierdo.
http://sites.google.com/site/sandfoxtrooper/home/antebrazoizquierdoleftforearm.pdf


- Wich way...? OK men, load your weapons! -

miércoles, 28 de abril de 2010

Hombrera de rango / Rank Pauldron

HOMBRERA DE RANGO

El MEPD dice:
.- Hombrera (Negra, Naranja, o Blanca) hecha de vinilo o piel. El gris no se admite, no es canon ( esto significa que el color no se ve en ninguna escena del Episodio IV)

Tan sólo aclara el asunto del color; pero hay que indicar que la blanca tiene dos líneas marcadas del borde exterior hacia el cuello, la negra y naranja no.

Originalmente construidas de materiales plásticos y cosidas (son antiguos protectores de pecho para motocross; la referencia el TORSTEN HALLMAN GP  ) voy a recrearlas.

Sobre una base de eva de 4mm a la medida adecuada, voy a pegar las piezas que le van a dar volumen simulando el relleno de goma-espuma original.

Sobre estas piezas voy a pegar una capa que se adapte y deforme sobre las piezas; posteriormente se puede dar un poco de calor para que la goma EVA alivie un poco de tensión y mantenga su nueva posición.

Remataremos los bordes con un vivo negro pegado ( el vivo es la cinta que remata el borde de un tejido para evitar que el cosido final desgarre la tela, curioso nombre...); un remache dorado, cinta elástica y algo de velcro completarán la pieza, que para que ajuste bien a la armadura se puede doblar el conjunto completo con calor para que quede permanentemente doblada sobre el hombro, y no se levante demasiado.

De ninguna manera he cosido las piezas; no creo que un Sandtrooper deba recurrir a una técnica tan primitiva para fabricar los complementos de su armadura; así que sin coser, ya que además las perforaciones acabarían cortando el foami, tal es el comportamiento del material cuando es presionado por el hilo.
Aquí os muestro dos vistas del resultado; puesto sobre el hombro la parte anaranjada queda mucho más tersa y desaparecen esas burbujas de aire.














Buscando y buscando encontré unos planos para hacer el pauldron (http://www.therpf.com/showthread.php?t=40568; también está en la página del M.E.P.D), yo ya había realizado los míos, y me alegró comprobar que ambos casi coincidían, teniendo en cuenta que yo he obtenido las medidas a partir de fotografías y no de una hombrera real, me tranquiliza bastante saber que el método empleado da resultados.

Mis planos / blueprints / plantillas / pattern  son estos:

- Look Sir, Droids! -

lunes, 26 de abril de 2010

Cartucheras / mag pouches

CARTUCHERAS o POUCHES
El Mos Eisley Police Department de la Legión 501 dice al respecto:
Cartucheras de munición. Reproducciones u originales de MP-40 se consideran ajustadas al personaje, hechas en tela o piel. También se aceptan los diseños de Stolla Wien, y el conocido como Noruego verde M-40 en piel. Deben estar pintados en negro.

Parece ser que los responsables de atrezzo de Lucas recrearon con tela las cartucheras de cuero tipo MP40; así que en lugar de copiar los modelos MP40 originales, lo haré de los que se ven en la película.
Este que se ve es un modelo Stolla Wien, teóricamente el usado, pero cuesta mucho encontrar una imagen de un sandtrooper luciendo unos; por lo que sebe debe ser cierto que lo que se ve son recreaciones de las cartucheras para el MP40. El aspecto, el brillo bajo el sol o las arrugas no parecían el comportamiento del cuero, sino más bien de la tela.

Después de medir varias veces las fotografías disponibles,  debo decir que me parecían más largas que lo que se ven en los Sandtroopers; así que tras buscar información encontré la confirmación de la recreción de cartucheras.  Y estas han sido construidas imitando lo que se uso en la pélícula; a mi me han convencido tanto que son las que he utilizado como modelo para diseñar las mías.


He decidido, dada la variedad observada, llevar dos en la cintura y una en el hombro; al igual que el de la imagen; la del hombro será la que lleva la bolsa para accesorios; de éste estilo:

Así que sobre unas piezas rectangulares de 4mm cortaremos, doblaremos y pegaremos una pieza de 2mm; y no vamos a añadir costuras de hilo, que si bien le darían mayor realismo acabarían estropeando la goma EVA.

Para que la cartuchera no se deforme demasiado introduciremos dentro de cada espacio reservado a cargador una pieza en forma de U que le de consistencia y apariencia de que dentro llevamos algo.

Para imitar el cuero, nada mejor que pasar una plancha caliente sobre el foami sobre el que previamente colocaremos y un papel; el brillo obtenido le dará el aspecto necesario.

Los cierres los hemos creado a partir de piezas de latón (de las usados para sujetar folios) y plástico (unos tapones para pelotas inchables), y algún trozo de alambre para la anilla.

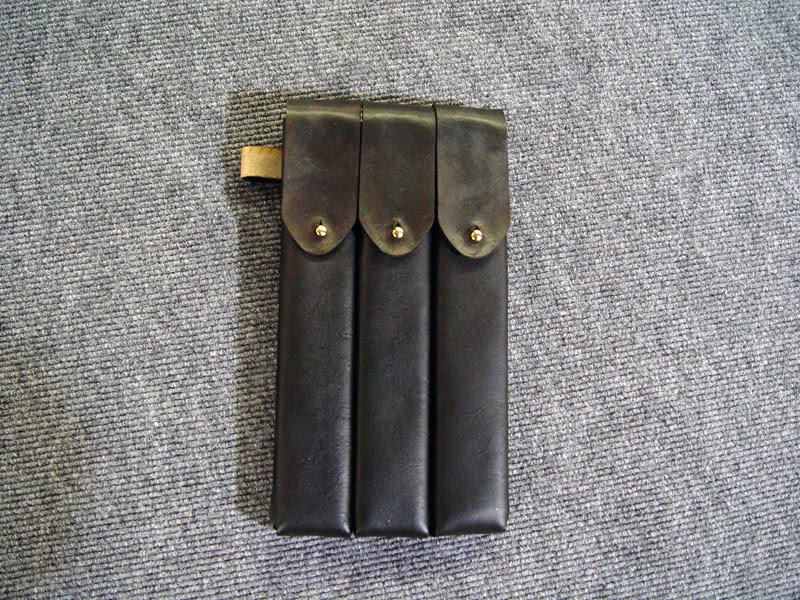

Y para ir adelantando, aquí tenéis un ejemplo de lo que se puede llegar a hacer con un poco de paciencia.








En su momento colgaré el resto de los planos ( o debería decir plantillas, ya que se recorta y se dibuja la figura después con ellas...); aquí os dejo las plantillas de las cartucheras de hombro con bolsa de accesorios y la Cartuchera de cintura que también puede utilizarse para llevar en el hombro:
cartuchera de hombro
Cartuchera de cintura
- Ok men. Load your weapons -

jueves, 22 de abril de 2010

Screen accurate - Canon II

El otro dia revisando el post caí en la cuenta de algo; no todo lo que sale en pantalla debería ser tomado por canón sin más, hay detalles que es mejor no tenerlos en cuenta. Como por ejemplo la cinta aislante; sí, la versátil cinta aislante de color blanco que se uso para arreglar piezas (luke cinturon promo), sujetar tobillos, o incluso arreglar algún que otro pectoral roto...


Y la maravillosa cinta aislante negra tan util para sujetar piezas del backpack de los Sandtroopers; y la no menos importante cinta de doble cara para sujetar el pauldron a la hombrera, todo aparece en pantalla pero no es muy estético que digamos. Ya he expuesto mi punto de vista sobre el asunto, ahora es fácil a fotograma-frame parado descubrir detalles, pero desde luego no nos referíamos a estos.

Me quedo con la imagen idealizada de la armadura, sin los apaños de última hora de vestuario y producción; así que NO, no debería ser canon todo lo que aparece en pantalla, tla y como contesto un webmaster en un post ( discutían sobre la cantidad y posición de los tornillos en los cascos...)

Cómo unir dos piezas

Cómo unir dos piezas diferentes

Realmente se trata de la preparación necesaria para que dos piezas unidas oculten en lo posible su unión, o que la disimulen.
La situación más delicada es cuando hay que unir los extremos de dos piezas, o unir sobre si misma una pieza para cerrarla (cilindro). Hay que asumir que las uniones en paralelo o perpendicular de piezas planas son sencillas, pero no sucede lo mismo si la union es en un angulo diferente a los 90 o 180 grados.

La situacion es parecida a doblar, solo que en esta ocasion son dos piezas separadas; la solucion es cortar en cuña para que el material interor no moleste al ajustar exteriormente.; incluso tendremos que hacer algunos cortes que comiencen perpendiculares que progresivamente acaben en cuña.

Estos cortes "especiales" los hemos aplicado sobre todo para construir el pecho y la espalda; y ademas de manera oculta para dar curvatura a muchas piezas. A la vista estan los resultados.



En definitiva cortes estrategicos y ocultos en lo posible

martes, 20 de abril de 2010

HandGuards/ Protectores de manos

Es la pieza protectora de la armadura más pequeña, y la más fácil de hacer. Por eso decidí empezar por ella a la hora de construir mi armadura de Sandtrooper.
Cada handguard  o handplate que cubre el dorso de la mano lo hace desde la articulación de la muñeca, hasta los nudillos; y desde el borde externo de la mano hasta orígen del pulgar .
Se sujeta a la mano con una o dos gomas elásticas.

¿Y qué dice de esto el MEPD?; pues:
Protector de manos con agujeros o tipo rallador de queso. Estos fueron usados por varios soldados en ANH, y son aproximadamente rectangulares, y tienen un patron de huellas como de pildoras alineadas. Esto ha generado cierto debate por si fueron añadidos a la armadura como variante o fueron soluciones de último minuto con material desconocido para reponer partes.

Estas son imágenes ampliadas de dos de los diferentes modelos de protector. que se ven en la Guerra de las Galaxias en 1977; la descripción del MEPD hace referencia a un modelo concreto de protector; y tiene que hacer esta aclaración por que en el episodio IV (aka ANH) se ven hasta tres modelos diferentes de protector.

Cualquiera es "canon", es decir, se acepta en la 501 por que sale en la película.





Yo me he decantado por el más conocido, sobre todo por ser el que utiliza el Sandtrooper por el que estoy guiándome. En esta imágen se aprecia como se dobla el protector sobre el pulgar, se aprecia un borde recto.







Mirando las fotos se ve como los primeros protectores se hicieron de goma blanca pegada sobre los guantes de goma negra; y a juzgar por el resultado a fotograma parado el pegamento utilizado no debió ser muy bueno (imposible darse cuenta del acabado viendo la película) ya que manchaba los guantes.




Y finalmente aquí tenemos unas imagenes del construído por mi con eva foam; una vista con guante ( vacío se entiente), y otra de la parte inferior mostrando un corte realizado para doblar la pieza sobre la mano.

Y por fin los planos de mi protector de manos o Handplates; poco a poco ire subiendo el resto de la armadura.

domingo, 11 de abril de 2010

Miedo a sacar la armadura de paseo???

Troopin' VS Replica VS coleccionismo VS exhibicion VS cosplay VS disfraz....

Cuanto palabro, desde luego que no hace falta saber tanto para ponerse un disfraz pero no está demás una aclaración.

Si me compro una replica de gran calidad que me cuesta XXX € ¿me arriesgo a sacarlo a la calle? ¿a una fiesta ...?

Dejarías satisfacer la curiosidad de la gente? ¿Los niños pueden tocar al Stromtrooper que representas?.

No parece lógico si te has gastado mucho dinero o la pieza es única. Lo más sensato parece reservarse para una EXHIBICION organizada, tipo 501. Si la armadura es de menor valor seguramente no te importe tanto; y lo que ya es el colmo es tener dos o más armaduras en función del evento ( suerte que tiene algunos...)

Si la armadura es de menor calidad es mas facil arriesgarse a un posible deterioro-curiosidad publica; y sobrevivir al disgusto inicial del accidente; por ejemplo en el caso de las armaduras de los talleres del encuentro en Santiago de Compostela con motivo del XXX aniversario del estreno de El Imperio Contraataca; las están fabricando termoformadas en cantidad, baratas y sin complicarse mucho.

En mi caso particular la armadura no es una replica objeto de coleccionismo, no es una pieza de museo; es un disfraz para hacer un Cosplay y pasarlo bien, su costruccion permite aguantar bien el desarrollo de una fiesta, la curiosidad y el contacto cuerpo a cuerpo ( no es ese el objetivo del strormtrooper?, el combate...); y en caso de daños por la batalla se sustituye la pieza por otra sin problemas, es cuestion de tiempo y habilidad, no de dinero.

Es una armadura pensando en los más jóvenes, incluso en los niños. Con la dirección y ayuda adecuadas pueden construirse su armadura.

Y conste que entiendo perfectamente el punto de vista del que ha recreado una réplica y no quiere deteriorarla; que me parece acertado mantenerse a cierta distancia de un público que a veces no trata con respeto el trabajo ajeno (es una pena que de los blasters no salga el rayo paralizante.... )

Y la pieza más difícil es....

No me refiero a una dificultad técnica, más bien al tiempo que le he dedicado.

En el conjunto de la armadura, excluído el casco, hay una pieza en concreto que me ha tenido ocupado más de lo previsto, en la armadura de la espalda hay tres piezas que dan el característico perfil OII; pues bien, esa "O" me ha dado mucho en qué pensar. Aquí tenemos una imagen de la pieza original se nota la definición de la rueda dentada.

Es una pieza que se vé muy suavizada en las armaduras despues de ANH; los moldes originales tras la primera película perdieron su capacidad de mantener intactos bordes agudos y aristas definidas; de tal manera que con el tiempo la pieza ha quedado tan redondeada en muchas armaduras que recuerdan vagamente su diseño original. En la imagen un detalle de una armadura de Shepertton Design Studios. www.sdsprops.com/


Como la idea es hacer una armadura en EVA foam de manera sencilla, descarte de entrada el termoformado, que me habría obligado a realizar un molde previo de un material rígido.

La idea es que se vean lo menos posible los cortes y zonas de pegado en la armadura; así que intenté doblar una pieza plana circular en forma de anillo, con la ayuda de un poco de calor. No funcionó, ya que no podía darle los doce relieves necesarios.

Depués pense en cortarla de un solo bloque de eva foam mediante un hilo radiante caliente, como los usados para cortar poliestireno, la temperatura de fundido es similar; pero si bien podía cortar un perfil y guiarme con una plantilla de cartón rígido, no podía darle detalle ni mucho menos hacer unos cortes suavizados en los ángulos adecuados.

Tampocó funciona el hacerlo a base de cuchilla de bisurí, el perfil es demasiado complicado para poder hacer cortes limpios, rápidos y contínuos, quedaban muchas marcas que dejaban la pieza muy fea.

En otro intento construí un esqueleto circular con piezas de 4mm de grosor para recubrirlo con una capa de 2 mm ajustada por calor; pero resulto que el esqueleto no era lo suficientemente rígido y se deformaba con las tensiones. El resultado era una pieza de aspecto grueso y muy suavizado.


También probé a realizar sobre una pieza plana y circular de 4mm de grosor una serie de cortes interiores y vaciados para poder plegar la pieza sobre sí misma; tampoco el resultado era satisfactorio, quedaba muy grueso; muy complicado.







Finalmente opté por aprovechar lo positivo de cada intento, y sobre una pieza alargada y curvada de 4 mm,  realicé cortes y vaciados interiores; cerrado el anillo pegue sobre si mismos los doce nervios que rodean la pieza y se pegan sobre el anillo que le da forma.


En la vista superior se aprecia el conjunto; es una rueda dentada.



En la vista lateral se aprecian los nervios laterales redondeados; tiene definición y se ven razonablemente como una rueda dentada.
En la vista inferior se aprecian los detalles de la construcción; una sóla pieza pegada sobre si misma, con nervios laterales que son también resultado de cortes interiores y vaciados.


sábado, 10 de abril de 2010

Screen Accuracy / Ajustado a pantalla

Una vez que me decidí a construir un disfraz Sandtrooper, comenzó la búsqueda de información. Lo primero que me llamó la atención es el cuidado y dedicación de algunos fans para conseguir la armadura mas exacta posible, no han escatimado tiempo, medios materiales ni dinero.

Los resultados están ahí, sus armaduras son incluso mejores y más funcionales que las utilizadas en la película, por que no hay que olvidar que las armaduras utilizados para representar a los stormtroopers son eso, disfraces.
En la pantalla grande todo parece tan real... por eso aquellos que han tenido la oportunidad de ver en la realidad los uniformes y atrezzo de la película ( en las exhibiciones de Star Wars que recorren el mundo) quedan en cierto modo decepcionados, no parecen tan "auténticas" al natural, sin embargo en formato cine recuperan su función, que no es otra que la de hacernos creer que son reales.

Por eso me llama la atención las discusiones de lo que debe ser, o no ser, una armadura de stormtrooper o de sandtrooper; a veces discusiones estériles por que en la trilogía inicial los uniformes han sufrido contínuas modificaciones. En el mismo Episodio IV se pueden ver diversas combinaciones de armaduras, incluso en las nuevas versiones digitales los stormtroopers añadidos son diferentes en muchos detalles a los Sandtrooper y sin embargo los han colocado en el desierto buscando a R2D2 y C3PO. Vamos, que el problema viene por considerar la armadura del stromtrooper de modelo único e inamovible, cuando en realidad son muchas la variaciones y combinaciones presentes en la película, y en la trilogía inicial.

Así que para no complicarme mucho, decidí centrarme en los Sandtroopers (Una nueva esperanza, Episodio IV), que llevan casco tipo Stunt (especialista); y puestos a escoger referencias el Sandtrooper denominado "move along" ( sí, ese que se queda atontado repitiendo move along- move along... en Mos Eisley); y para los detalles generales las armaduras "hero" diseñadas para los primeros planos y utilizadas por Mark Hamill (Luke) y Harrison Ford (Han Solo). Era un comienzo.

Como empecé de cero pude escoger el modelo a copiar; así que con buenas fotos para el trabajo se verá recompensado de alguna forma, como por ejemplo, que mis amigos reconozcan en mi disfraz a un Sandtrooper de La Guerra de las Galaxias y no otro personaje de ficción.

Y a pesar de lo que he dicho en esta lineas, puedo entender esa obsesión por buscar la armadura casi perfecta; ¿acaso no hay que procurar hacer las cosas bien?, a mi también me gusta hacer las cosas bien, no cuesta mucho más que hacerlas regular.

Hay mucha información de calidad en la red, y si se sabe seleccionar nos proporcionan una buena guía de trabajo. Creo haber visitado la mayoría de sitios más populares sobre las armaduras de Stormtrooper/Sandtrooper, y de todas ellas se puede sacar algo útil.
Aprovecho para agradecer nuevamente a Israel Franco (México) su tutorial en PDF, uno de los primeros documentos que encontré en la red, y que me sirvió para organizar la construcción de mis primeras piezas.
http://www.paginasprodigy.com/brownie/principal.html

Podría haber empezado su construcción siguiendo su tutorial, pero al ir a comprobar sobre algunas fotos las medidas, pues... Pues eso, algunas no coincidían con las que yo obtenía, así que me dediqué a repasar todas y a mejorarlas en lo posible. De esta manera comencé mi trabajo.
