viernes, 29 de octubre de 2010

Casco / helmet 2ª parte

Voy a relacionar las piezas en las que voy a dividir la construcción del casco, sí son muchas, pero son necesarias; ahora todavía estoy en fase de pruebas pero ya puedo calcular que:

1.- NUCA: toda la parte posterior del casco que va en vertical desde los hombros hasta la cúpula, y desde la nuca hasta las orejas. Una pieza grande

2.- CÚPULA: la parte superior del casco; incluyendo la banda negra frontal y los cuatro trapezoides grises. Es una pieza difícil de conseguir sólo a base de cortes; será necesario utilizar el calor. Para construir el esqueleto interior no es un problema el que sean visibles los cortes, pero estos son inaceptables en la pieza exterior. Así que será una ocasión de comprobar hasta que punto la goma EVA es termoformable.

Vamos a utilizar por fín el calor para dar forma a nuestra cúpula exterior, y necesitamos de un molde con el que deformar la pieza. Hasta ahora he preferido no construir moldes para realizar las piezas de la armadura, me habrían llevado mucho tiempo, y complicado en exceso la construcción (la idea es que todo fuera fácil), he utilizado alguna para la coquilla/cod piece/protector genital; sin embargo ya no puedo evitarlo en esta pieza, así que… he utilizado un casco militar tipo alemán  de la Segunda Guerra Mundial (éste en concreto es del Ejército español); que tiene unas medidas que encajan a la perfección con las del Stormtrooper (y seguro que no es casualidad que las medidas del casco coincidan; no sé si preguntarselo a directamente Shepperton...). En su defecto se puede utilizar otro objeto parecido que nos ayude.

3.- NARIZ: cubre toda la cara, desde los ojos hasta el labio superior; incluye los huecos para los “tear drop” o lágrimas bajo los ojos. Continuará con los tubos laterales, a los que habrá que dibujar las rayas azules (todavía no se´como las pintaré, pero me preocupa que si las pinto al final pueda estropear todo el trabajo de montaje previo; a lo mejor las pinto antes pero entonces tendré que proteger la pintura de todo el proceso posterior, ya veremos)

4.- OJOS: una sola pieza entre la cúpula y la nariz; a la que tendré que añadir dos piezas de plástico verde interiormente. Además debe dar sensación de volúmen para no parecer una máscara.

5 y 6- OREJAS: al menos tres piezas por cada oreja; el soporte que tapa la unión entre la parte frontal y trasera, el disco del oído y el rectángulo gris dentado, además de los tornillos simulados.

7.- DIENTES: son la unión entre el labio superior e inferior; será una pieza única, y cada diente será forrado de foamy de color gris. Posiblemente incluya una rejilla, o media de nylon negra, justo tras los dientes para que no se vea fácilmente el interior del casco,

8.- BARBILLA: es de las piezas más complicadas de todo el conjunto; añadirle los dos aerators / mic tips y la pieza vertical negra. Es posible que tenga que diferenciar una pieza donde situar los aerators en los huecos de la barbilla.

9.- REBORDE NEGRO: toda la parte inferior del casco lleva un reborde negro.


El proceso de construcción pasa por tomar medidas de las fotografías, calcular como sería el patrón de la pieza plana para después de cortarla, doblarla y pegarla quede como la queremos; ésta sería la pieza exterior. Recordar que el patrón que dibujamos está calculado para dibujarlo por la cara no visible del material, así las marcas de lápiz no se verán.


Puede parecer poco importante, pero estamos trabajando con un material con 4-5 mm de grosor, y mientras la pieza a cortar sea plana no hay problema, pero si la pieza va a ser curvada, hay que calcular las medidas para que una vez doblada o curvada la pieza mantenga el perímetro exacto y no quede corto. Tendremos que acostumbrarnos a la idea de que estamos dibujando las piezas desde el interior y a 4 mm de profundidad. de la cara exterior. Incluso yo necesito apuntar muchas veces donde y como doblar, ya que es fácil equivocarse.




Después repetiremos la pieza pero con unos patrones más pequeños, ya que debe encajar exactamente debajo de la primera; éste será el esqueleto. Que en la imágen se puede ver por donde voy; la verdad es que es como un frankenstein; trozos de papel, cartón, cartulina, cinta adhesiva, cinta de embalar, cinta de papel... todo me ha servido para ir dibujando y recortando.



Por último hay que hacer unos refuerzos que mantengan la forma del molde; estas piezas mantienen en molde interior rígido, ayudan a que se mantengan inalterables cuando sobre ellos peguemos la capa exterior termoformada; de no hacerlo así las curvas necesarias perderán su definición.


Estos refuerzos hay que calcularlos para que no sean un estorbo, recordemos que nuestra cabeza tiene que entrar en el casco con comodidad, que el aire debe circular en lo posible, y que los que llevan gafas deberían poder usar el casco también. En la imagen se ven en la zona de la nariz una propuesta de pieza interior en foami blanco.


Hay otros detalles del casco en los que hay que pensar; por ejemplo el arnés interior para sujetarlo a la cabeza, una correa de ajuste al cuello, o la posibilidad de instalar ventiladores a pilas; incluso un microfono para un distorsionador de voz con efecto de estática.



Como puedes comprobar hay mucho trabajo que hacer.


Os seguiré contando; y actualizando éste blog con más fotografías, y los planos...

domingo, 24 de octubre de 2010

Pecho /chest plate

El pecho de una armadura es muy importante; de su anchura y volumen calculamos inconscientemente la fuerza del individuo, tal y como lo hacemos de la musculatura pectoral real.

El pecho debe tener un volumen bien definido; en el Episodio IV (ANH) las armaduras en cuanto al pectoral mantienen una inclinación del cuello al pecho diferente al plano abdominal, no baja en vertical; en las sucesivas versiones fueron perdiendo ese ángulo, tanto que desde el cuello enseguida  la forma pectoral está poco definida. En la imágen se aprecia perfectamente el dibujo plano del pectoral.

He pretendido rescatar ese volumen original, y huir de la solución fácil; aunque eso me costará tener que hacer unos cortes frontales evidentes, precisamente en la parte más visible de la armadura; pero el resultado merece la pena. Por suerte la Hombrera de Rango naranja y la cartuchera de hombro se encargan de desviar la atención; y si eso no basta, los daños de batalla y la suciedad del desierto ocultarán el resto.

El pecho es una pieza de distribución en la armadura; debe ajustarse con la espalda alta, con las hombreras y coordinarse inferiormente con la parte lumbar y abdominal.

Las armaduras de pecho en ANH son anchas; envuelven mejor el tronco, en sucesivas versiones se hicieron algo más pequeñas. Donde he encontrado mayores diferencias es en la forma en que a nivel de los costados la armadura coordina con la armadura lumbar y su unión con la abdominal, en teoría deben ser verticales; pero en demasiadas ocasiones está en ángulo, lo que indica que la parte inferior del pecho está separada de la abdominal y la parte alta del pecho demasiado pegada al pectoral, en este caso es evidente que el ángulo se ha perdido. Yo lo voy a corregir además con una unión pectoral espalda que mantenga las piezas en su sitio.

Tan sólo hay que comparar las anteriores imágenes con ésta; las diferencias son evidentes para empezar los ángulos del pectoral son muy abiertos, la armadura es tan plana que no envuelve el cuerpo del trooper. No es extraño que tampoco proteja el costado; lo que debería tener un perfil parecido a una "Z", lo tiene de "J". En otras armaduras modifican los costados y estos son modificados para que sean paralelos y envuelvan bien el cuerpo.







En el esquema se ve más gráficamente lo que quiero decir; la roja ha descendido a tocar el pecho, modificando la parte abdominal que de no hacerlo así nos molestaría; si no se modifican los costados quedan inclinados como se ve.


Como es lógico las armaduras no admiten todas las tallas; si eres más o menos ancho de espaldas las hombreras se separan un poco más del tronco, pero si tu contorno abdominal es superior al espacio disponible, las pieza lumbar se separa de la abdominal creando un espacio visualmente inaceptable...

Y digo inaceptable por que la armadura debe proteger el cuerpo, y en este caso te deja el costado desprotegido. Pero tenemos solución y muy sencilla: ampliar la longitud de la pieza lumbar inferior lo que sea necesario para que se acerque a la abdominal; es la ventaja de la goma EVA. Y conste que entiendo a los que a pesar de estar "fuertes/fornidos/bien alimentados/entrenados" desean meterse a toda costa dentro de una armadura.

El proceso hasta dar con las medidas más cercanas a la realidad ha sido complicado; en parte por partir de una premisa falsa: "Todas las armaduras de stormtrooper que veo en la web están bien construidas...".
No me extraña que tomara medidas y más medidas sin concretar nada; finalmente decidí construir un modelo a escala 1:3 y ver que pasaba.




Medio patrón pecho


Con los datos en volúmen, pasé a los ajustes y a probar con varios patrones en papel a tamaño natural; aquí está medio patrón ( está doblado por la mitad); en el se observa como he marcado una nueva línea inferior para cortar.










La cuña central del pecho es muy importante; está muy marcada en las armaduras originales; y para ello tomé medidas, saque una plantilla en volúmen, como si de un recortable se tratara, para finalmente obtener una pieza de las medidas adecuadas.







Y es que conseguir la armadura pectoral de una sóla pieza plana no es posible a no ser que deformes con calor la goma EVA; y eso implica perder definición en las aristas; así que unos cortes más o menos estudiados y a esperar que  la vista en conjunto de todo el disfraz desvíe la atención a esos detalles.

Como la goma EVA no es un material rígido he tenido que incluir posteriormente un refuerzo interior para evitar que se doble la parte más plana del pecho, y así procurar que mantenga su forma el mayor tiempo posible; en las fotografías de la pieza terminada se puede apreciar mejor mi solución de emergencia.



La solución definitiva la incluiré en los planos; si es que encuentro una mejor, y si no te convence pues se puede sustituir por una pieza de plástico rígido de 2 mm.



Les dejo  imágenes de la armadura pectoral acabada; una vista frontal donde apreciar el volumen que hemos conseguido.











Una vista del interior, para apreciar lo que hace que la pieza del pecho tenga ese aspecto....










Un detalle de la pieza de diamante/rombo central del pecho; esa profundidad es la que hace pensar inconscientemente en la fortaleza de la armadura.






 Y una vez puesta la armadura decidí añadir unos refuerzos laterales interiores que mantuvieran el material quietecito en su sitio, ya que tenía tendencia a quedarse muy pegado al cuerpo; así que pegué unos refuerzos interiores...









Y para finalizar una vista superior en coordinación con la armadura alta de la espalda (upper back plate); en su momento la presentaré.


Y aquí están los planos del pecho, espero que os sean de utilidad.

Un saludo.

domingo, 17 de octubre de 2010

Abdominal / Abd plate

Construir la armadura abdominal ha sido algo más complicado, ya que por lo general sus detalles no están todos a la vista simultáneamente, para empezar el cinturón tapa los detalles inferiores, y el pecho los superiores, con lo que sólo una pequeña franja queda visible habitualmente.

Originalmente el abdomen fue de una sola pieza; pero en la práctica se suele modificar en dos para tener algo de movilidad y poder agacharse. Nuestro material tiene cierta flexibilidad, así que hemos mantenido el diseño original de una sola pieza.

He realizado el borde superior redondeado y el límite de detalle inferior recto; el primero no se ve a ver nunca a no ser que caigas en el triturador de basuras, y el segundo queda tapado bajo el cinturón. No tiene mucha importancia, ya sabemos que hubo cierta variedad en las armaduras, yo he optado por hacer el borde curvo ya que no es un detalle visible, pero puedes hacerlo como el de la imágen si lo deseas.
Aquí tienes la pieza de una armadura "Trooper Expert" (TE2) versión Sandtrooper, como se puede comprobar el borde es redondeado (sus armaduras son meticulosas y detallistas, pero en éste detalle no se han complicado...); sin embargo en la parte inferior por encima de los muslos los detalles abdominales se curvan, detalle que en pocas armaduras se ve, por lo dicho, suele estar oculto tras el cinturón. Yo en la mía lo hago recto.


Los tres botones son otro detalle confuso, son TRES pero en muchas armaduras se ven cuatro; yo comencé poniendo los cuatro, pero después de comprobar fotográficamente el detalle, lo modifiqué. Y es más, en esta foto del rodaje en Túnez ( escena "Look Sir Droids..." ) se aprecia perfectamente.







Recordar que la armadura abdominal de un Sandtrooper y un Stormtrooper son diferentes.
Esto es lo que recomienda el MEPD
8.- Detalle plano y rectangular, con un rectangulo pequeño horizontal, centrado a lo ancho, y en la parte superior del rectángulo, en la armadura abdominal. ( en los stromtroopers ésta es la parte de los botones y las líneas)

No tenemos ningún problema; ya que así la hemos construido.
Posiblemente añada tirantes de cinta negra para mantener la armadura abdominal y los muslos en posición correcta.

La coquilla original (protector genital o "cod piece") envuelve las partes nobles del soldado imperial; en ESB y posteriores la protección es más frontal; hemos mantenido el diseño original por que nuestro material es flexible y no es tan molesto en la entrepierna ( afortunadamente).






Unas cueantas imágenes de mi armadura abdominal acabada; en esta vista inferior se aprecia como el protector tiene continuidad entre las piernas, ya que mediante un velcro y goma elástica conecta con la culera.








El protector genital/coquilla "cod piece" no es plano, es cóncavo y debe ajustar con la curva inferior de la armadura abdominal; lo hemos conseguido a base de aplicar calor con un secador de pelo y deformando poco a poco la pieza; he utilizado un protector auricular de watwerpolo que tiene una forma bastante parecida a la que busco, pero se puede usar una esfera.


Este es un detalle de cómo hemos añadido velcro y goma elástica por el interior.









La coordinación de la armadura abdominal con la lumbar y con la culera se realiza mediante velcro y goma elástica; en esta vista zenital podemos comprobar su disposición.

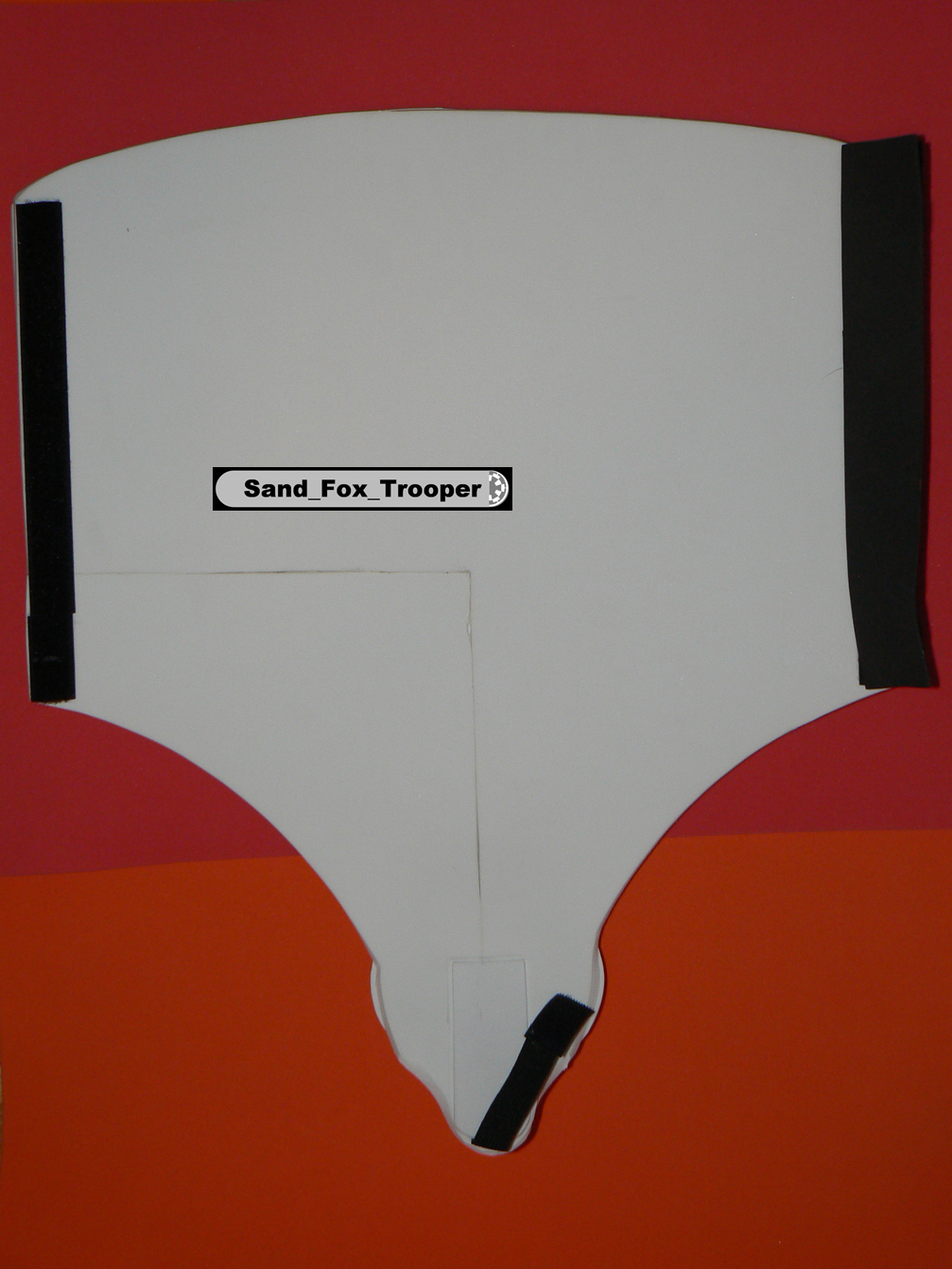

Esta es una vista interior de la pieza; prestar atención a la zona de pegado con froma de "7"; gracias a éste corte hemos conseguido que en lugar de ser una pieza plana tenga la curvatura adecuada.








Aquí podemos apreciar las curvaturas conseguidas; la goma elática y el velcro.
 Una vista general de la pieza terminada; atención a los tres botones de la derecha, y no cuatro.

Y por último, una vista de todos los detalles y los planos de la armadura abdominal


Y si alguien quiere ser un poco más preciso, en la siguiente imágen puede apreciar que todo el conjunto de detalles abdominales están desplazados unos dos centímetros respecto a la tira que baja al protector genital (cod piece); es un detalle más para reducir la simetria de la armadura.
Hemos revisado este artículo en revisión armadura adbdominal  y revisión abdominal II; y por lo tanto hemos publicado un nuevo plano con las modificaciones.

UN SALUDO

miércoles, 6 de octubre de 2010

Trasero /¿Butt?

Trasero... Es difícil encontrar palabra para esta pieza de la armadura, en las armaduras medievales sería culera. Es la protección de la parte alta de los muslos o de la parte baja de la espalda, a escoger...

Es una pieza sencilla de construir; se coordina don la pieza lumbar, y se articula con ésta mediante velcro y goma elástica. Su unión queda oculta por el cinturón.
El refuerzo central superior es la continuación natural del refuerzo de la pieza lumbar que está justamente por encima. La imágen de la derecha es del rodaje.



Su construcción es tan fácil, que en menos de cinco minutos está acabada y sólo hay que esperar a que seque el pegamento...
Los cortes laterales en angulo deben ajustar con la parte alta de la armadura de los muslos, no deben llegar a tocarse y mantienen una discreta sepración de 1-2 cm; por la parte inferior una goma la une a la parte baja abdominal (COD piece).





Un poco de calor puede redondear la zona de los glúteos y ayudar al ajuste lateral para evitar que se separe mucho del muslo. Recordemos que la goma eva mantendrá su  tendencia a volver a su estado plano original, hasta que se le aplique algo de calor.
A diferencia de las armaduras rígidas, con esta te puedes sentar sin miedo a romperla, lo cual es de agradecer cuando uno lleva varias horas de pie.

Colgaré más fotos de la pieza acabada en coordinación con la pieza abdominal; aquí tenéis los planos de la culera.
