domingo, 21 de noviembre de 2010

Talla de la armadura / armor size

Los planos que he obtenido son medidas tomadas de fotografías de armaduras originales (leer post Infografía) están pensadas para individuos de 180 cm (así, para impresionar y acobardar directamente al enemigo...); Harrison Ford creo haber leído que medía entonces 184 cm. mientras que Mark Hamill 174 cm. Por eso la armadura de pecho de Mark Hamill fue modificada para que se le viera mejor la parte abdominal, con el casco no lo tuvieron tan fácil, y como le tocaba los hombros por tener el cuello corto, pues eso, seguía pareciendo pequeño.

Y soy consciente de que tomar medidas de una fotografía conlleva ciertos errores, pero bueno; se ha hecho lo que se ha podido con toda la buena intención.












De las medidas que he tomado, la única pieza que he acortado/adaptado unos 3 cm. ha sido el muslo, el resto las he mantenido (mi altura es de 171 cm); no hay más que ver la formación de Stormtrooper a la llegada de Lord Vader para apreciar lo bien o regular que les quedan a algunos actores y extras las armaduras.

Así que si eres más alto, ancho o bajo, y quieres mantener el aspecto proporcionado de la armadura, tendrás que modificar algunos anchos o largos en zonas muy concretas para mantener su aspecto. El margen disponible se aprecia en la fotografía anterior, si observas la cantidad de color "negro" que se ve en las articulaciones comprobarás que no hay dos stormtrooper iguales; así que es cuestión de acortar o alargar un poco y ya estará ajustada a tu tamaño y lista para patrullar.

La armadura tiene piezas que se pueden ampliar o acortar en función de las necesidades; si es que se es un adulto; los planos en general se podrían reducir un porcentaje determinado para adaptarlo a niños. Pero tengamos en cuenta que los niños no son una forma adulta reducida, tienen las proporciones propias de un niño que está creciendo....


Yo creo que la idea es mantener la proporcionalidad del conjunto; en caso contrario puede quedar extraño, incluso ridículo. No soy nadie para criticar ni la ilusión ni las horas de trabajo de otras personas que quieren pasar un buen rato disfrazados de troopers, pero no por ello voy a dejar de pensar si la armadura me parece mejor o peor.




La Princesa Leia al Stormtrooper Luke:

- No crees que eres un poco bajito para ser un soldado de asalto?... -

sábado, 13 de noviembre de 2010

Espalda superior / upper back plate

Y esta es la última pieza que me falta por presentar de la armadura; lo siguiente será el casco y el blaster.

Es una pieza algo complicada; debe ajustar a la espalda con cuatro curvas, y además contener una pieza rectangular.
Unas cuantas imágenes de referencia:


Es un rectángulo

Un Stormtrooper de los que capturan la Tantive IV (ANH-ep.IV).
La rueda dentada es gruesa
 Cuando Luke abre la celda de confinamiento donde está Leia en la Estrella de la Muerte.





Uno del los Stormtrooper que custodian el Halcón Milenario, y al que han Solo y Luke les roban las armaduras.









Y una de los archivos de Lucas Films:
Finalmente, una armadura de Shepperton, del que se supone deberían salir auténticas réplicas, pero aquí se ve que no es tal su precisión, le faltan curvas, definición de la rueda dentada y profundidad en la placa OII









La mejor solución para acercarnos a las curvaturas es simularlas haciendo pasar la pieza rectangular a través de la pieza plana que contiene las curvas ( así descrito se vé fácil y lógico, pero me ha costado varios intentos llegar a esta conclusión).Con un poco de cuidado en el pegado, el efecto de pieza única se consigue.

Dentro del rectángulo están las piezas OII; los rectángulos no tienen problema, pero la rueda dentada me ha costado un poco más de la cuenta, no tanto en su construcción como en decidir con que método de construcción quedaría mejor ( le dediqué un post especial a la pieza más difícil...)

Es una pena, pero en los Sandtroopers la mochila oculta totalmente esta pieza, y el trabajo queda oculto; menos mal que la mochila es opcional y puedes escoger no llevarla de vez en cuando.

Una de las plantillas utilizadas para la pieza; es la mitad de la pieza cuadrada de la espalda; con todas sus adaptaciones y correcciones, anotaciones, ideas... Esoty dibujándola de nuevo.















Unas cuantas imágenes de mi trabajo terminado; las gomas laterales son para coordinar con el pecho y mantener las piezas en contacto con el cuerpo.





Las cruvas del rectángulo son un elemento importante en el diseño de la pieza, realmente representan las curvaturas de la espalda, y sin ellas el ajuste de la pieza es deficiente:









Sobre la placa central debe ir la rueda dentada de la que ya hemos hablado, y los bloques; en éste caso son tres piezas unidas con una base para aumentar sus consistencia y facilitar el pegado:



Pero donde se puede comprobar la complicación de esta pieza de la armadura es desde el interior; allí un complejo sistema de pestañas, cortes y cuñas lo hacen posible.


Pero a pesar de todo, no ha sido posible obtener el relieve exterior adecuado; han quedado unos huecos que procederemos a ocultar con unos "parches"

Ya solo queda preparar los velcros con goma elástica para unir la espalda al pecho y coordinarla con las hombreras; de paso pueden servir para sujetar la cartuchera del hombro...




Eso es todo, estos son los planos de la espalda alta, que me han dando más problemas de los esperados debido a la rueda dentada ( otra vez!), y es que no es fácil plasmar en un dibujo todos los cortes de preparación de la correspondiente pieza. Por si acaso, una recomendación a la hora de abordar la construcción, según se ve en esta imágen realizada con sketch-up a ver si así queda un poco más claro.

martes, 9 de noviembre de 2010

Casco: pieza interior nuca alta

Esta sería la pared trasera del casco; es bastante simple de hacer ya que es una pieza rectangular, otra cuestión es coordinarla con las demás.

Con la plantilla copiada sobre la goma eva y recortada, procedemos a vaciar una cuña  para poder doblar el material mejor.

Esta cuña permite encajar la pieza en el borde superior de la pieza interior de la nuca, facilitando su pegado




Además rebajaremos algo el material sobrante para que podamos doblar una pestaña y que haya una mayor superficie de contacto entre piezas, y facilitar el pegado entre ambas.




Una vez terminada la pieza, tendrás algo asi como esto:


Y sin necesidad de pegarla, ya podemos ajustarla a la pieza de la nuca...











 Ya se aprecia el perfil posterior del casco de un stromtrooper ;)


Para conseguir el perfil adecuado hemos jugado con cortes y pegamento, pero todavía podemos aplicar calor para que la goma eva se quede "quieta" y no tenga tendencia a volver a su estado "plano". Con un poco de calor aplicado con un secador de pelo el material se quedara con su nueva forma y ya no querrá volver a ser plano.

Disfrutar de las imágenes, ya que todavía me queda mucho por ensayar antes de dar por definitivo el diseño; el corte realizado en la nuca alta no es horizontal, debe ser curvado, y en la nuca inferior la pieza acaba en cuña, y no vertical y plana.... Pero de eso ya me encargo yo.

jueves, 4 de noviembre de 2010

Casco: pieza interior nuca

Mientras dibujo planos del pecho y espalda, he tenido tiempo de montar una de las primeras piezas del casco, en concreto del esqueleto interior de la nuca; el proceso es simple.
1.- copias la plantilla en la goma eva-foami

2.- recortas la goma eva

3.- Pegas la goma eva, y le das forma...

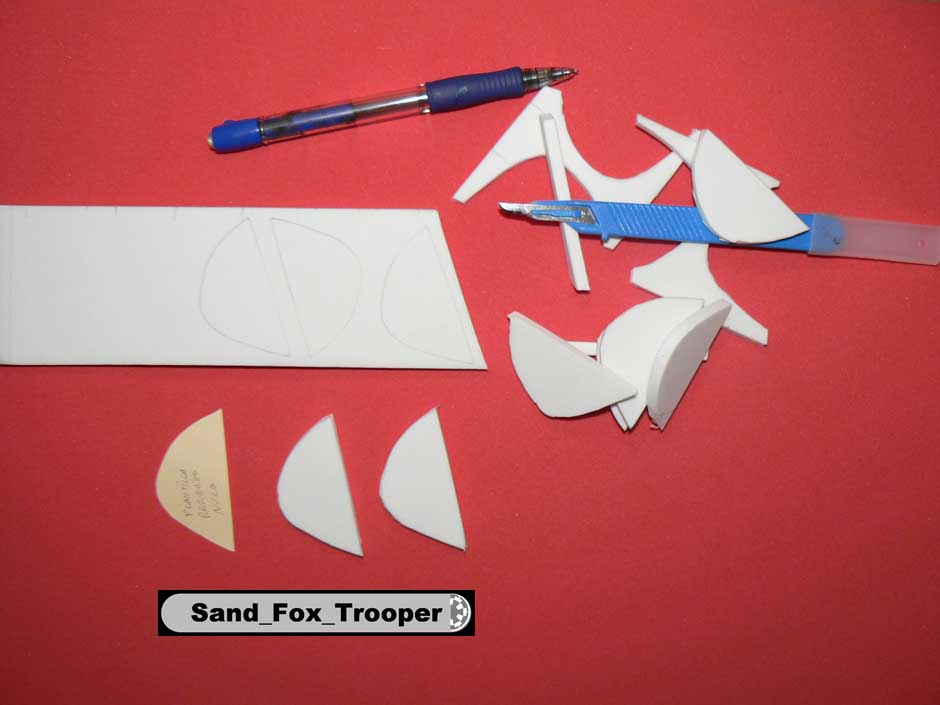

Después hay que añadir refuerzos; dibujando la correspondiente plantilla sobre la goma eva, la recortamos con el bisturí ( esta plantilla la he modificado algo para ajustar mejor las piezas).

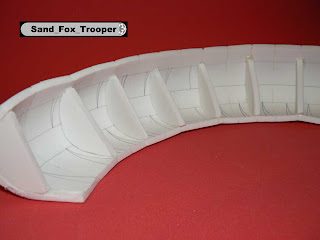

Una vez pegados los refuerzos ayudamos a que la pieza quede con la forma que queremos; en principio he situado los refuerzos sobre las uniones, y no en todas. Además los refuerzos de los extremos son semicirculares, para aproximarse en perfil a la siguiente pieza.


Me queda coordinarlo con otras piezas... ya veremos como queda todo.

De todas formas he revisado las medidas, y ajustado el dibujo de la plantilla para que no quede tan abierto; además he modificado unos ángulos para que la pieza describa ahora una curva descendente como se observa en la imágen.

Se puede comprobar como la línea roja es más larga que la amarilla (160 mm más o menos); si no lo hago así se pierde esta curva necesaria.

Cuando lo tenga acagbado actualizaré este post/artículo con el plano definitivo y fotografías de la pieza acabada.
